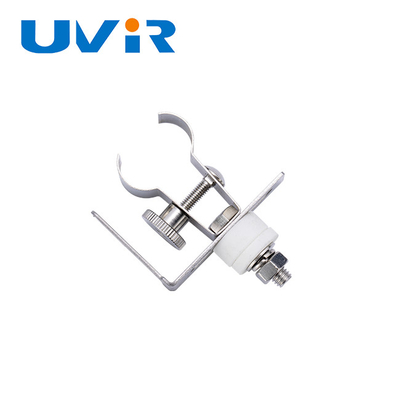

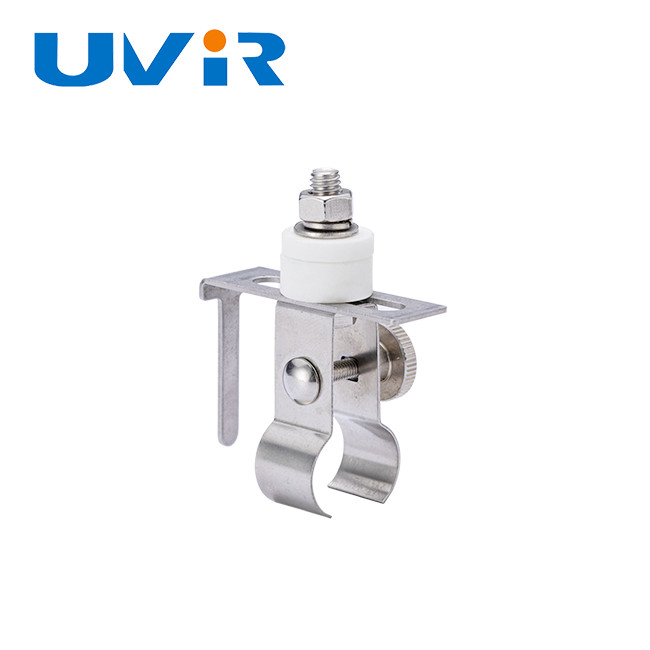

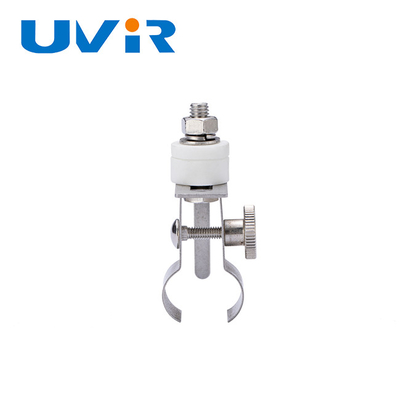

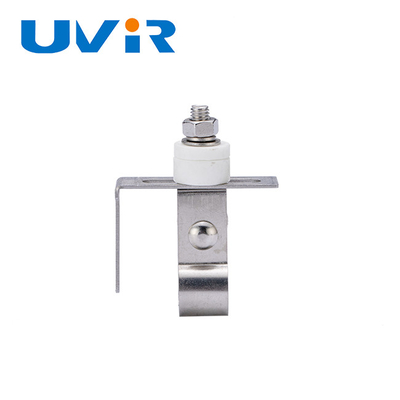

Porta lampada IR a onda media in acciaio inossidabile GJ0002L 11x23mm

Configurazione a doppio tubo con costruzione in acciaio inossidabile per durata e resistenza al calore.

Sezione Trasversale	a	b	c	d	e	M	UVIR NO.
	10	23	25	20	10	M5 x 20	GJ0002L
	15	33	30	25	15	M5 x 25	GJ0003L
	8	18	25	25	10	M5 x 20	GJ0001L

L'emettitore a doppio tubo a infrarossi è progettato solo per il funzionamento orizzontale. Speciali emettitori IR per posizioni di installazione verticali sono appositamente fabbricati e contrassegnati come tali.

Per installare i nostri emettitori IR, sono tipicamente necessari un morsetto di montaggio e un morsetto a molla, insieme a supporti centrali se necessario, tutti fabbricati da HNI. L'emettitore a doppio tubo IR deve essere fissato a un supporto stabile (piastra di supporto in acciaio: > 1,5 mm).

1. Praticare fori di montaggio con Φ9,2 mm per la molla di bloccaggio nel supporto (piastra di montaggio) a distanza L.
2. Avvitare la molla di bloccaggio in posizione con rondelle in ceramica sulla piastra di montaggio.
3. Premere l'emettitore IR in posizione nella clip a molla di fissaggio. L'emettitore deve puntare su tutta la superficie da riscaldare. Il riflettore dorato deve puntare verso la piastra di supporto.
4. Serrare i dadi di fissaggio sul dado zigrinato.

Tirare il filo conduttore non deve causare alcuna tensione sulla guarnizione di tenuta. Raggio di curvatura del filo conduttore: > 30 mm

L = Lunghezza totale dell'emettitore LG: 2x35 mm (connessione su due lati) o L = Lunghezza totale dell'emettitore LG: 35 mm -20 mm (connessione su un lato)

Se le seguenti lunghezze totali dell'emettitore vengono superate per LG, è necessario un supporto centrale:

• Dimensioni del tubo: 23 x 11, LG > 1500 mm
• Dimensioni del tubo: 34 x 14, LG > 2000 mm

Dopo l'installazione, il tubo di vetro al quarzo dell'emettitore IR deve essere pulito sul lato senza placcatura in oro. Utilizzare il panno per la pulizia incluso o un panno di lino pulito (senza agenti di finitura tessili) imbevuto di spirito metilato (come alcol denaturato) per rimuovere eventuali impurità o impronte digitali dalla superficie.
