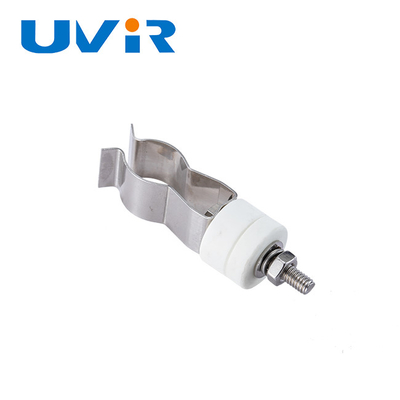

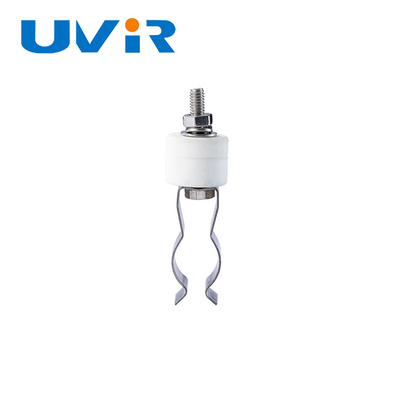

Portalampada IR in ceramica SC05 in alluminio per lampade gemellari a onda media

• Implementare un rigoroso sistema di qualità secondo ISO9001
• Tutti i prodotti vengono testati individualmente prima della consegna
• Consegna puntuale: campioni entro 5 giorni lavorativi, ordini all'ingrosso entro 25 giorni
• Servizio post-vendita affidabile
• Servizi ODM e OEM disponibili
• Limitazione MOQ bassa (100 pezzi)
• Supporto clienti 24 ore su 24, 7 giorni su 7 con risposte entro 24 ore

Sezione trasversale del doppio tubo	a	b	c	d	e	M	UVIR NO.
	10	23	25	20	10	M5 x 20	GJ0002L
	15	33	30	25	15	M5 x 25	GJ0003L
	8	18	25	25	10	M5 x 20	GJ0001L

L'emettitore a doppio tubo a infrarossi è adatto solo per il funzionamento orizzontale. Gli emettitori IR speciali per posizioni di installazione verticale sono appositamente fabbricati e contrassegnati come tali.

Per installare i nostri emettitori IR, di solito è necessario utilizzare un morsetto di montaggio e uno a molla e, se necessario, uno o più supporti centrali, tutti fabbricati da HNI. L'emettitore a doppio tubo IR deve essere fissato in posizione su un supporto stabile (piastra di supporto in acciaio: > 1,5 mm).

L'emettitore/i IR deve/devono essere assemblato/i nel seguente ordine:

1. Praticare fori di montaggio con Φ9,2 mm per la molla di bloccaggio nel supporto (piastra di montaggio) a distanza L.
2. Avvitare la molla di bloccaggio in posizione con rondelle in ceramica sulla piastra di montaggio.
3. Premere l'emettitore IR in posizione nella clip a molla di fissaggio. L'emettitore deve puntare su tutta la superficie da riscaldare. Il riflettore dorato deve puntare verso la piastra di supporto.
4. Serrare i dadi di fissaggio sul dado zigrinato.

Tirare il filo conduttore non deve causare alcuna tensione sulla guarnizione di pressione. Raggio di curvatura del filo conduttore: > 30 mm

Dimensioni di montaggio:
L = Lunghezza totale dell'emettitore LG:2x35 mm (collegamento su due lati) o
L = Lunghezza totale dell'emettitore LG:35 mm -20 mm (collegamento su un lato)

Se le seguenti lunghezze totali dell'emettitore vengono superate per LG, è necessario un supporto centrale:
Dimensioni del tubo: 23 x 11, LG >1 500 mm e dimensioni del tubo 34x14, LG > 2000 mm

Dopo l'installazione, il tubo di vetro al quarzo dell'emettitore IR deve essere pulito sul lato senza placcatura in oro. A tale scopo, utilizzare il panno per la pulizia incluso nella nostra consegna o un panno di lino pulito (senza agenti di finitura tessili) imbevuto di spirito metilato (come alcol denaturato) per rimuovere eventuali impurità/sporco o impronte digitali dalla superficie.

Le taglie sono illustrate con misure specifiche nelle specifiche dettagliate. Si prega di controllare le specifiche prima di effettuare gli ordini. Se si riscontra che la taglia dei prodotti non è adatta, è possibile contattarci direttamente.
